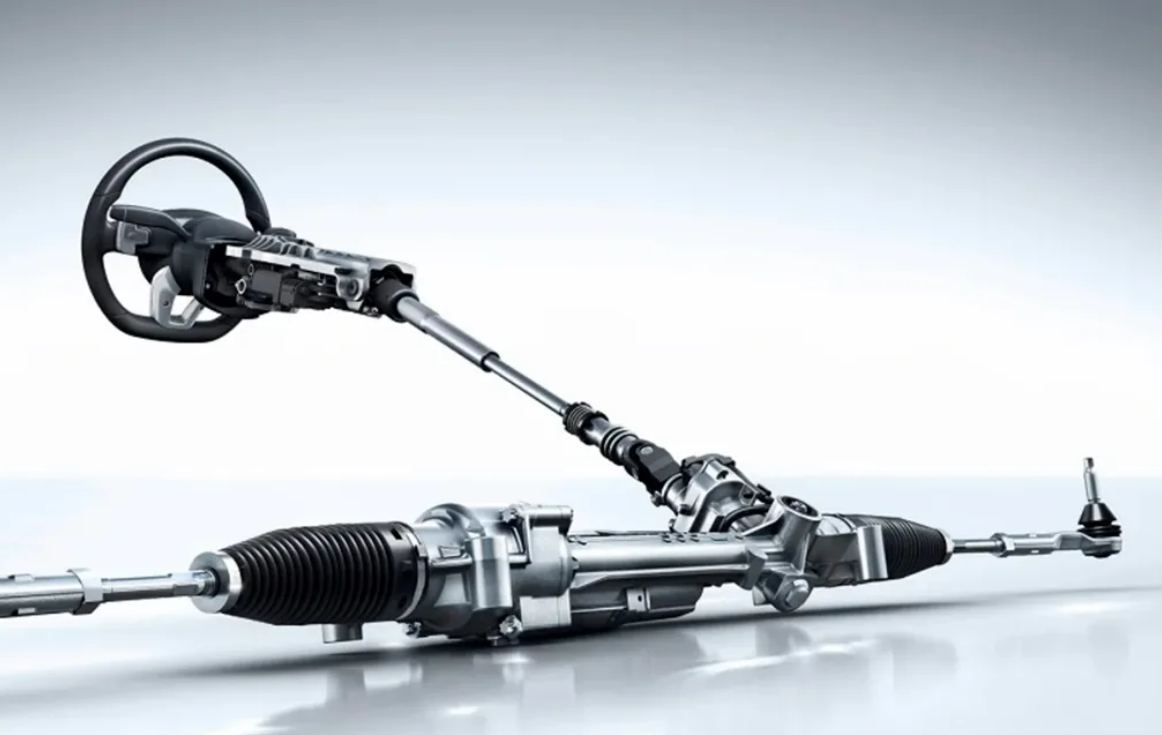

Рулевая рейка – это важный элемент системы рулевого управления автомобиля, который отвечает за передачу усилия от рулевого колеса к управляемым колесам, обеспечивая тем самым поворот автомобиля в нужном направлении. От исправности рулевой рейки напрямую зависит безопасность движения, поэтому важно следить за ее состоянием и своевременно устранять возникающие неисправности. Если вам понадобилось купить рулевую рейку, важно понимать, как правильно выбрать подходящую модель. В этой статье мы подробно рассмотрим устройство рулевой рейки, принцип ее работы, основные признаки неисправности, а также дадим рекомендации по выбору новой или восстановленной рулевой рейки.
Устройство рулевой рейки
Рулевая рейка представляет собой механический узел, состоящий из нескольких основных элементов:
Корпус
Корпус рулевой рейки – это прочная металлическая деталь, в которой размещаются все остальные элементы узла. Он защищает внутренние детали от внешних воздействий и обеспечивает надежную фиксацию рейки на автомобиле.
Корпус рулевой рейки должен быть устойчив к коррозии и механическим повреждениям.
Шток (рейка)
Шток (рейка) – это длинный металлический стержень с зубьями, который перемещается внутри корпуса рулевой рейки. К штоку крепятся рулевые тяги, которые передают усилие на поворотные кулаки колес.
Шток должен быть изготовлен из высокопрочной стали и иметь гладкую поверхность для обеспечения плавного перемещения.
Шестерня (вал-шестерня)
Шестерня (вал-шестерня) – это деталь, которая соединена с рулевым валом и входит в зацепление с зубьями штока. При вращении рулевого колеса шестерня вращается и перемещает шток вправо или влево.
Шестерня должна быть изготовлена из износостойкого материала и иметь точную геометрию зубьев для обеспечения надежного зацепления со штоком.
Уплотнители (сальники)
Уплотнители (сальники) – это резиновые или полимерные детали, которые предотвращают утечку рабочей жидкости из корпуса рулевой рейки. Они устанавливаются между корпусом и штоком, а также между корпусом и валом-шестерней.
Уплотнители должны быть устойчивы к воздействию рабочей жидкости и высоких температур.
Принцип работы рулевой рейки
Принцип работы рулевой рейки достаточно прост:
Вращение рулевого колеса
Водитель вращает рулевое колесо, передавая усилие на рулевой вал.
Передача усилия на шестерню
Рулевой вал соединен с шестерней (валом-шестерней), которая начинает вращаться.
Перемещение штока
Вращающаяся шестерня входит в зацепление с зубьями штока (рейки) и перемещает его вправо или влево, в зависимости от направления вращения рулевого колеса.
Поворот колес
Шток соединен с рулевыми тягами, которые передают усилие на поворотные кулаки колес, заставляя их поворачиваться.
Таким образом, рулевая рейка преобразует вращательное движение рулевого колеса в поступательное движение штока, которое, в свою очередь, обеспечивает поворот колес автомобиля.
Типы рулевых реек
Существует несколько типов рулевых реек, которые отличаются по конструкции и принципу работы:
Механическая рулевая рейка
Механическая рулевая рейка – это самый простой и надежный тип рулевой рейки. Она не имеет усилителя руля и требует от водителя приложения значительного усилия для поворота рулевого колеса.
Механические рулевые рейки устанавливаются на старые автомобили и на некоторые современные модели бюджетного класса.
Рулевая рейка с гидроусилителем (ГУР)
Рулевая рейка с гидроусилителем (ГУР) – это более сложная конструкция, которая облегчает управление автомобилем за счет использования гидравлической системы. ГУР создает дополнительное усилие, которое помогает водителю поворачивать рулевое колесо без значительных усилий.
Рулевые рейки с ГУР устанавливаются на большинство современных автомобилей.
Рулевая рейка с электроусилителем (ЭУР)
Рулевая рейка с электроусилителем (ЭУР) – это современный тип рулевой рейки, в котором усилие создается с помощью электрического мотора. ЭУР обеспечивает более точное и комфортное управление автомобилем, а также позволяет экономить топливо.
Рулевые рейки с ЭУР устанавливаются на многие современные автомобили, особенно на модели с гибридными и электрическими силовыми установками.
Признаки неисправности рулевой рейки
Существует несколько признаков, которые могут указывать на неисправность рулевой рейки:
Стук в рулевой рейке
Стук в рулевой рейке – это один из самых распространенных признаков ее неисправности. Стук может возникать при движении по неровной дороге, при повороте рулевого колеса или при торможении.
Стук в рулевой рейке может быть вызван износом втулок, подшипников или зубьев шестерни и штока.
Люфт рулевого колеса
Люфт рулевого колеса – это увеличение свободного хода рулевого колеса, при котором колеса автомобиля не реагируют на поворот руля. Люфт может быть вызван износом соединений рулевых тяг или люфтом в самой рулевой рейке.
Люфт рулевого колеса ухудшает управляемость автомобиля и может быть опасен при движении на высокой скорости.
Тяжелый руль
Тяжелый руль – это увеличение усилия, необходимого для поворота рулевого колеса. Тяжелый руль может быть вызван неисправностью гидроусилителя или электроусилителя руля, а также износом деталей рулевой рейки.
Тяжелый руль затрудняет управление автомобилем и может привести к быстрой утомляемости водителя.
Утечка жидкости ГУР
Утечка жидкости ГУР – это признак неисправности рулевой рейки с гидроусилителем. Утечка может быть вызвана повреждением уплотнителей или корпуса рулевой рейки.
Утечка жидкости ГУР приводит к снижению эффективности гидроусилителя и может привести к его поломке.
Вибрация рулевого колеса
Вибрация рулевого колеса – это признак дисбаланса колес или неисправности рулевой рейки. Вибрация может усиливаться при увеличении скорости движения.
Вибрация рулевого колеса ухудшает комфорт вождения и может привести к преждевременному износу деталей подвески и рулевого управления.
Выбор рулевой рейки: новая, восстановленная или аналог?
При замене неисправной рулевой рейки перед автовладельцем встает вопрос: какую рейку выбрать – новую, восстановленную или аналог?
Новая рулевая рейка
Новая рулевая рейка – это самый надежный и дорогой вариант. Она обеспечивает максимальный срок службы и гарантию качества.
Новую рулевую рейку рекомендуется устанавливать на автомобили, которые планируется эксплуатировать в течение длительного времени.
Восстановленная рулевая рейка
Восстановленная рулевая рейка – это бывшая в употреблении рейка, которая прошла процесс восстановления и ремонта. Восстановленные рейки обычно дешевле новых, но их срок службы может быть меньше.
При выборе восстановленной рулевой рейки необходимо обращать внимание на репутацию компании, которая ее восстанавливала, и на гарантию, которую она предоставляет.
Аналог рулевой рейки
Аналог рулевой рейки – это рулевая рейка, произведенная не оригинальным производителем, а сторонней компанией. Аналоги могут быть дешевле оригинальных реек, но их качество может быть разным.
При выборе аналога рулевой рейки необходимо обращать внимание на репутацию производителя и отзывы других автовладельцев.
Выбор рулевой рейки зависит от финансовых возможностей автовладельца и его планов по дальнейшей эксплуатации автомобиля.
Заключение
Рулевая рейка – это важный элемент системы рулевого управления автомобиля, от исправности которого зависит безопасность движения. Необходимо следить за состоянием рулевой рейки и своевременно устранять возникающие неисправности. При выборе новой или восстановленной рулевой рейки необходимо учитывать тип рулевой рейки, ее производителя и гарантию, которую предоставляет продавец.
