Точное измерение электрического сопротивления — важная задача в инженерии, производстве и научных исследованиях. В этом контексте возникает необходимость использовать специализированные приборы — измерители сопротивления. Они представлены многочисленными видами и моделями, которые отличаются по принципам работы, сфере применения и техническим характеристикам. Для более глубокого знакомства с ассортиментом инструментов данного назначения стоит ознакомиться с каталогом https://dipaul.ru/catalog/izmeriteli_soprotivleniya/. В данной статье представлен подробный обзор ключевых аспектов, связанных с измерителями сопротивления.
Что такое измеритель сопротивления и зачем он нужен?
Измеритель сопротивления — это прибор, предназначенный для определения величины электрического сопротивления различных компонентов, материалов и устройств. Показатели сопротивления играют критическую роль в характеристиках электрических цепей, безопасности и надежности эксплуатации электрооборудования.
Задачи, решаемые с помощью измерителей сопротивления, включают:
- Проверку целостности электрических цепей;
- Определение качества проводников;
- Диагностику состояния изоляции;
- Контроль сопротивления заземления;
- Проверку параметров резисторов и других элементов.
В разных сферах применяются различные методы и приборы для получения точных и достоверных данных.
Основные виды измерителей сопротивления
Существует несколько типов измерителей, которые отличаются методикой работы и назначением. Рассмотрим их подробнее.
1. Омметры
Омметр — самый базовый инструмент для измерения сопротивления. Принцип его работы состоит во включении измеряемого сопротивления в электрическую цепь с известным напряжением и определении тока, проходящего через цепь. На основе закона Ома вычисляется сопротивление.
Омметры бывают аналоговыми и цифровыми. Аналоговые имеют стрелочный дисплей, цифровые — ЖК-дисплей с высокой точностью.
2. Микроомметры
Микроомметры предназначены для измерения очень малых сопротивлений (мкОм — микроомы), что особенно важно при проверке контактов, заземлений и низкоомных соединений. Для получения точных результатов используется метод четырехпроводного измерения, исключающий влияние сопротивления проводов.

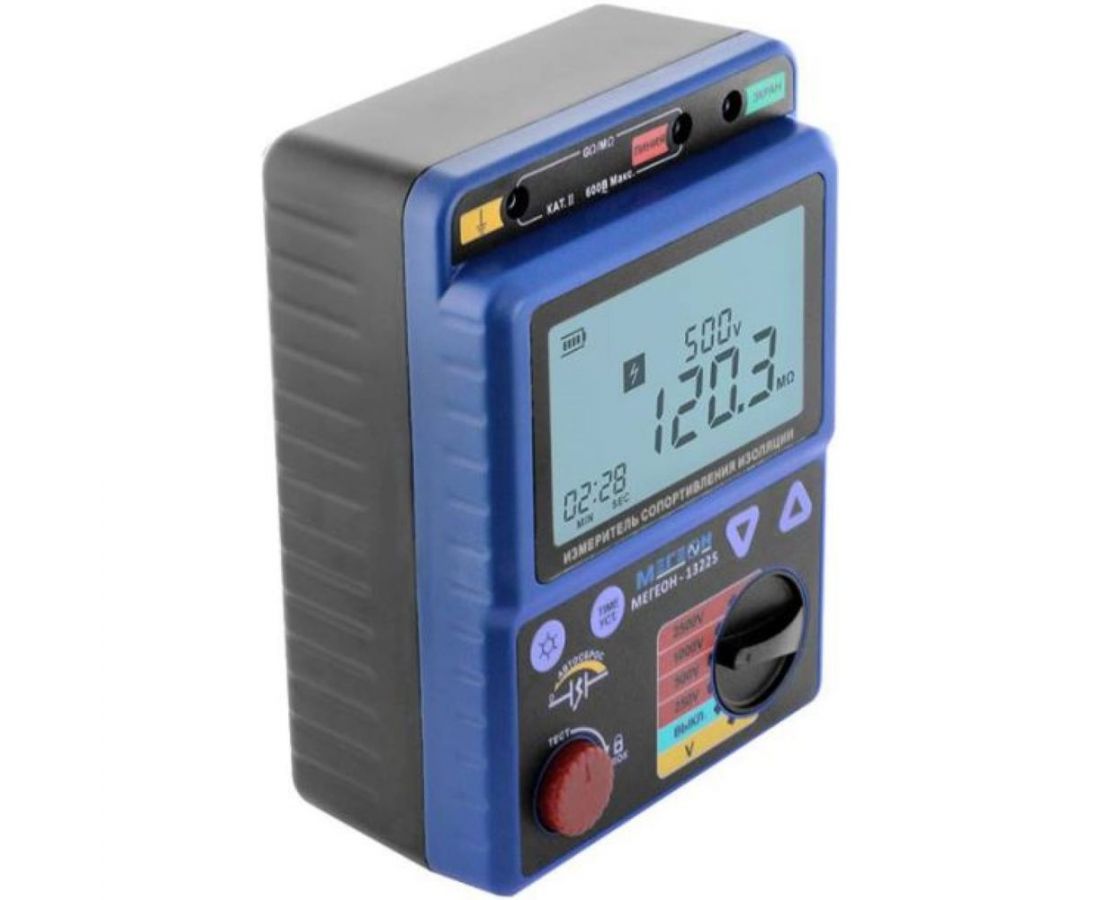

3. Мегомметры
Мегомметры — приборы для измерения высоких сопротивлений, в основном сопротивления изоляции. Они генерируют постоянное высокое напряжение и измеряют ток утечки, позволяя выявить повреждения изоляционных материалов и предотвратить аварийные ситуации.
4. Токоизмерительные клещи с функцией измерения сопротивления
Современные многофункциональные электромонтажные приборы иногда комбинируют возможность измерения сопротивления с определением тока без разрыва цепи. Это удобно для оперативных замеров в работе.
Таблица: сравнение основных видов измерителей сопротивления
| Тип измерителя | Диапазон измерения | Пример использования | Особенности |
|---|---|---|---|
| Омметр | От десятков миллиом до нескольких кОм | Проверка резисторов, небольших цепей | Простой принцип, точность зависит от типа и модели |
| Микроомметр | МкОм — Ом | Диагностика кабельных соединений, контактных групп | Метод четырехпроводного измерения для высокой точности |
| Мегомметр | От 0,1 МОм до нескольких ГОм | Проверка изоляции кабелей, трансформаторов | Высокое испытательное напряжение до нескольких киловольт |
| Токоизмерительные клещи | Зависит от модели, сопротивление до нескольких кОм | Полевые измерения без разрыва цепи | Многофункциональны, удобны для диагностики |
Принципы работы и методики измерения сопротивления
Точность измерения сопротивления зависит от используемой методики, условий и конструкции прибора. Рассмотрим ключевые принципы.
Четырехпроводное измерение (метод Кельвина)
Используется для измерения очень малых сопротивлений, которые могут быть искажены сопротивлением проводов и контактов. Суть метода — разделение токовых и измерительных проводников. Токи проходят через одни проводники, а напряжение — через другие, что исключает влияние проводников при определении значения сопротивления.
Измерения мегомметром
Для измерения сопротивления изоляции прибор подает высокое постоянное напряжение, заставляя через изоляцию протекать ток утечки. По величине этого тока и известному напряжению рассчитывается сопротивление изоляции. Этот метод способствует выявлению микроповреждений и ухудшения изоляционных характеристик.
Измерения омметром
Омметры работают по закону Ома, подавая известный ток или напряжение и измеряя соответствующий параметр, чтобы вычислить сопротивление.
Области применения измерителей сопротивления
Разнообразие типов измерителей сопротивления объясняется широким спектром задач во многих областях.
- Электротехника и электроника: проверка проводников, резисторов, элементов схем;
- Энергетика: контроль состояния изоляции высоковольтного оборудования, проверка сопротивления заземления;
- Промышленность: диагностика и ремонт электродвигателей, генераторов;
- Строительство и безопасность: измерение сопротивления заземляющих устройств;
- Научные исследования: контроль параметров материалов с высоким или низким сопротивлением.
Таблица: рекомендации по выбору измерителя для типовых задач
| Задача | Тип прибора | Ключевые характеристики |
|---|---|---|
| Измерение сопротивления резисторов | Цифровой омметр | Диапазон от 1 Ом до 10 МОм, высокая точность |
| Диагностика контактов, кабелей с низким сопротивлением | Микроомметр | Четырехпроводное измерение, точность до мкОм |
| Контроль изоляции электроустановок | Мегомметр | Высокое испытательное напряжение, диапазон МОм–ГОм |
| Полевые измерения без разрыва цепи | Токоизмерительные клещи | Наличие функции измерения сопротивления, портативность |
Факторы, влияющие на точность измерений сопротивления
При проведении измерений важно учитывать факторы, которые могут влиять на точность результатов:
- Температура окружающей среды и измеряемого объекта;
- Контактное сопротивление между прибором и объектом;
- Стабильность источника питания прибора;
- Использование правильной методики измерения (например, четырехпроводного метода для малого сопротивления);
- Качество и состояние измерительных проводов и щупов.
Заключение
Измерители сопротивления — необходимый инструмент для точного контроля электрических параметров в различных областях. Понимание особенностей разных типов приборов, принципов их работы и областей применения позволяет обеспечить надежность и безопасность оборудования, оптимизировать процессы диагностики и ремонта. Сегодня для каждого вида задачи существует подходящий прибор — от простых омметров до сложных мегомметров и микроомметров, обладающих высокой точностью и функциональностью.
